依爱J-EI6710剩余电流式电气火灾监控探测器

来源：依爱消防设备时间：2017-03-01 16:00:35

J-EI6710型剩余电流式电气火灾监控探测器（以下简称EI6710探测器）具有剩余电流监测报警、脱扣输出、报警输出、报警设置等功能，可通过总线接于电气火灾监控设备，也可作为独立
式剩余电流式电气火灾监控探测器使用。
内置微处理器，电子编码，唯一ID地址，可通过EI-DB6700型电气火灾监控设备在线设置地址，工作稳定可靠。具有3个剩余电流检测通道，可由监控设备设置各通道的报警门限；独立使用时可通过跳线设置各通道的报警门限。有脱扣输出、报警输出两组继电器供选择使用，独立使用时可通过输入模块将报警信号接入火灾报警控制器作为监管输入信号进行检测。使用灵活、方便。
结构特征与工作原理

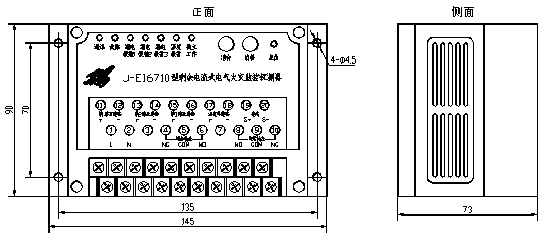

1. EI6710探测器外形示意图

2．工作原理
AC/DC变换电路将交流电压转化直流电压，总线信号接收电路对输入信号整形后，接收监控设备发送的报警门限、脱扣延时时间等信息，信号返回电路将故障、剩余电流等信息返回至总线。
剩余电流互感器的输入信号经过取样、滤波、整形、放大后送CPU进行A/D转换，当检测到的剩余电流超过报警门限时，CPU控制脱扣、报警继电器的动作，同时对声、光指示电路进行控制。

技术特性
·

· 使用环境温度：-10°C~ +50°C；使用环境温度：≤95%RH（不凝露）

· 电源：AC220V±1015%；工作电流：≤10mA（AC）

· 总线工作电压：24V脉动电压（独立使用时无总线）；工作电流：≤0.5mA

· 线制：两总线（无极性）、AC 220V电源线

· 总线长度：≤1500米（截面积1.0mm2铜质双绞线RVS）

· 剩余电流报警值：100 mA~800mA （步进100 mA，监控设备设置）

· 配接剩余电流互感器类型：测量范围1 mA~1A，输入/输出比为2000：1

电缆规格：两芯阻燃屏蔽电缆RVVPS，截面积＞0.2mm2，长度＜3米

· 脱扣输出继电器：无源NO、NC 触点容量：AC 220V 5A

报警输出继电器：无源NO、NC 触点容量：DC 24V 1A

· 安装方式：壁挂/导轨；安装孔距：135mm×70mm

· 外形尺寸：145mm×90mm×73mm

·执行标准：GB14287.2-2005《电气火灾监控系统》

安装与布线

1．安装

EI6710探测器固定在需要监控的电气配电箱的外部墙体或配电箱上，利用下壳体上的4个f4.5安装孔直接固定在安装位置。配套的剩余电流互感器安装于电气配电箱的内部，根据安装孔间距、尺寸在配电箱安装衬板上打孔固定。

注：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。

2. 接线

· 接线端子

具体接线说明如下表所示：

端子名称	说明	编号	连接方式	功能
L、N	电源	下排1、2	接AV 220V电源	供电电源输入端
NC、COM、NO	脱扣输出	下排4、5、6	无源触点，可通过电动机构与带有分离端口的断路器连接	控制断路器
NO、COM、NC	报警输出	下排8、9、10	无源触点，可接入其它报警系统	报警信号输出
+、-	第1路互感器	上排11、12	接剩余电流互感器	剩余电流监测
+、-	第2路互感器	上排13、14	接剩余电流互感器	剩余电流监测
+、-	第3路互感器	上排15、16	接剩余电流互感器	剩余电流监测
S+、S-	总线	上排19、20	接监控设备总线	通讯

· 布线要求

EI6710探测器的N端接入N线，L接入断路器入线端A、B、C任意一相。总线应选用截面积不小于1.0mm2的多股铜芯双绞线RVS，总线-长距离不大于1500米。

注：为保证线路可靠性，总线不允许使用单股导线或平行线。不得与不同电压等级的线路（消防广播、动力电缆等）共管。

· 接线方法

先将需监测配电箱的线路断开，三相系统将A、B、C及中性线一同穿过剩余电流互感器，单相系统将L、N一同穿过剩余电流互感器，再将线路接好。

三相线路的接法方式

单相线路的接法方式

剩余电流互感器与EI6710探测器间采用两芯阻燃屏蔽电缆RVVPS，截面积大于等于0.2 mm2，长度小于3米。

EI6710探测器的交流电源应从断路器的进线侧接入，即使断路器分断，探测器仍能工作。

使用与操作

1. 在安装EI6710探测器时，应将EI6710探测器的出厂编号记录在平面图对应位置上，并根据回路部件数量统一分配地址，以供编程时使用。

2. EI6710探测器接入监控设备总线后，利用操作菜单“测试”®“智能部件调试” ®“智能部件统计”对探测器进行登录，控制器会显示已登录的探测器出厂编号及地址，如“2211010010 010”，出厂时的地址设置为出厂编号的-后两位。

3．根据分配好的地址，对EI6710探测器设定地址。按“1”后输入需设定的地址后可根据地址、物理位置、报警门限等进行编程。

编程后EI6710探测器处于正常监视状态，不应报故障或报警，指示灯周期闪亮。

4. 系统安装调试完毕后应进行模拟试验，按下“自检”键，除“独立工作”外的指示灯均应点亮，蜂鸣器应发声，3秒后指示灯熄灭，蜂鸣器停止发声。在端子7与任一通道“+”间短接(在不接互感器时，报警门限设置为4)，EI6710探测器应发出报警信号并且点亮报警指示灯。复位监控设备及探测器，使系统恢复到正常工作状态。

5．作为独立式探测器使用时，设置插针具体说明见下表：

插针名称	说明	设置	实现功能	备注
XP1	独立工作	跳线	独立式探测器
XP2、XP3	第1路报警门限	无跳线	1通道门限200 mA	出厂设置
		XP2跳线	1通道门限400 mA
		XP3跳线	1通道门限600 mA
		XP2、XP3跳线	1通道门限800 mA
XP4、XP5	第2路报警门限	无跳线	2通道门限200 mA	出厂设置
		XP4跳线	2通道门限400 mA
		XP5跳线	2通道门限600 mA
		XP4、XP5跳线	2通道门限800 mA
XP6、XP7	第3路报警门限	无跳线	3通道门限200 mA	出厂设置
		XP6跳线	3通道门限400 mA
		XP7跳线	3通道门限600 mA
		XP6、XP7跳线	3通道门限800 mA
XP10	脱扣输出	无跳线	无脱扣输出	出厂设置
XP10	脱扣输出	跳线	脉冲（3秒）输出
XP12、XP13	脱扣延时	无跳线	无延时	出厂设置
		XP12跳线	延时10秒动作
		XP13跳线	延时20秒动作
		XP12、XP13跳线	延时30秒动作
